XQ6036立臥銑床
- 品牌：???魯南新力
- 型號：???XQ6036
銑床是一種用途廣泛的機床，在銑床上可以加工平面（水平面、垂直面）、溝槽（鍵槽、T形槽、燕尾槽等）、分齒零件（齒輪、花鍵軸、鏈輪）、螺旋形表面（螺紋、螺旋槽）及各種曲面。此外，還可用于對回轉體表面、內孔加工及進行切斷工作等。銑床在工作時，工件裝在工作臺上或分度頭等附件上，銑刀旋轉為主運動，輔以工作臺或銑頭的進給運動，工件即可獲得所需的加工表面。由于是多刃斷續切削，因而銑床的生產率較高。簡單來說，銑床可以對工件進行銑削、鉆削和鏜孔加工的機床。
|

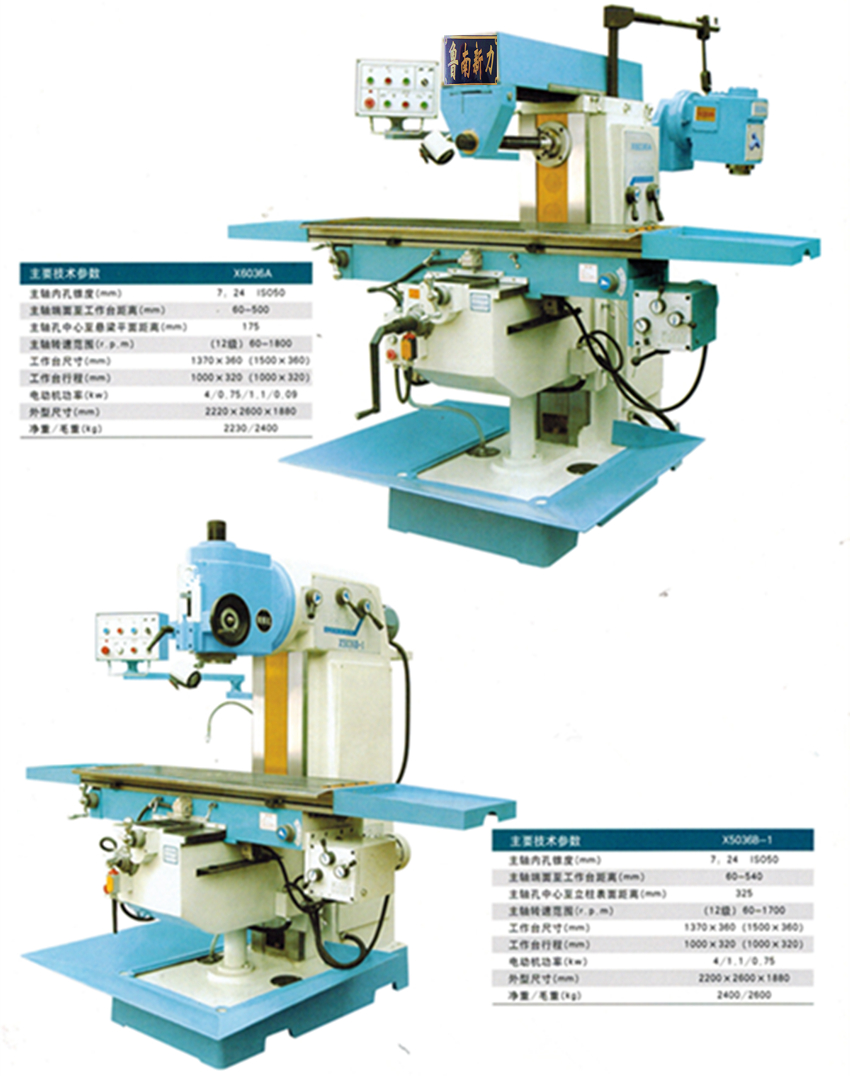

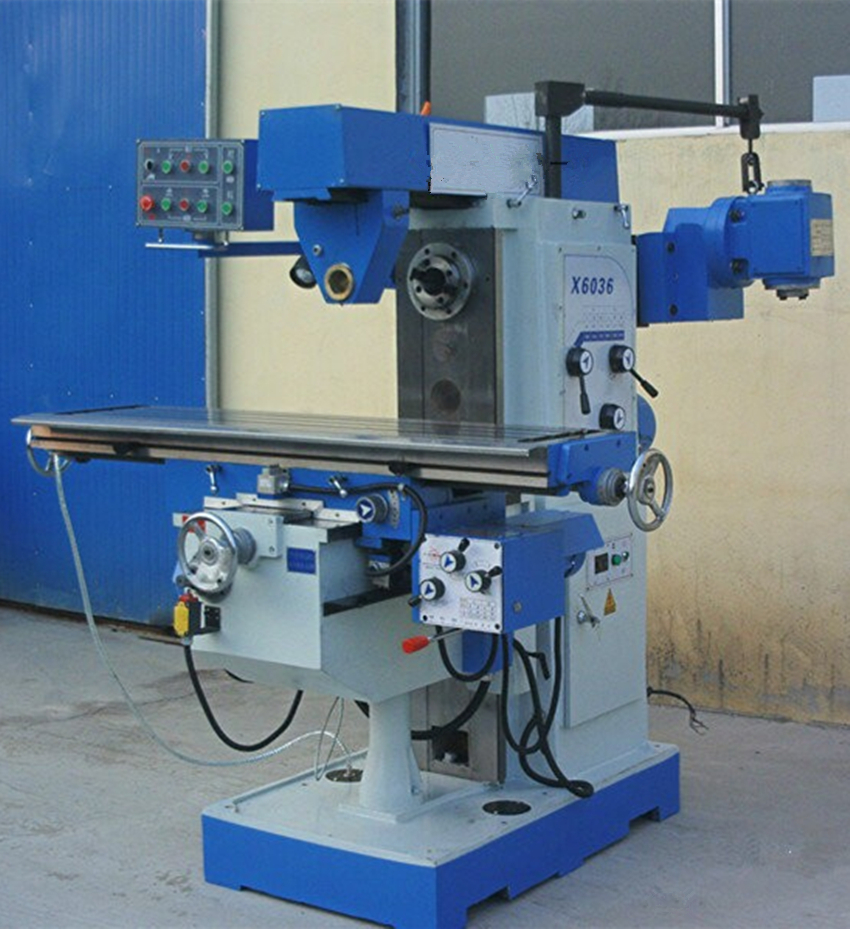

X6036臥式升降臺銑床 |
主要結構特點 ●主軸采用三支承結構，主軸系統剛性高。主軸采用能耗制動,制動轉距大。 ●工作臺X、Y、Z三方向均可手動和機動進給。 ● 根據需要可配置回轉工作臺，還可配置銑床附件：如分度頭，實現立加工齒輪、螺旋槽等。 |
|
項 目 |
單位 |
技術參數 |
|
主軸錐孔錐度 |
7：24ISO50 |
|
|
臥軸中心至工作臺面距離 |
mm |
0-450 |
|
臥軸中心至懸梁平面距離 |
mm |
160 |
|
主軸轉速范圍 |
r/min |
35-1500（12級） |
|
工作臺尺寸 |
mm |
1600×360 |
|
工作臺行程（縱向/橫向/垂向） |
mm |
1020/320/450(縱向機動1000) |
|
工作臺縱/橫向機動進給速度 |
mm/min |
(12級)22-800（快進1800） |
|
工作臺垂向機動升降速度 |
mm/min |
(12級)7-266（快進600） |
|
工作臺T型槽數/寬度/間距 |
mm |
3/18/70 |
|
懸梁行程 |
mm |
700 |
|
主傳動電動機功率 |
kW |
7.5 |
|
工作臺機動進給電動機功率 |
kW |
1.5 |
|
冷卻泵電動機功率 |
kw |
0.09 |
|
冷卻泵流量 |
升/分 |
25 |
|
機床凈重/毛重 |
kg |
3200 |
|
外形尺寸 |
mm |
2180×2250×1820 |
